Dell FX2s là nền tảng cơ sở hạ tầng hội tụ 2U cung cấp khả năng triển khai dễ dàng máy chủ rack với hiệu suất của vỏ mini-blade trong không gian rack 2u. Có hai khung FX2 để lựa chọn. FX2s, được giới thiệu trên trang này, hỗ trợ tám khe cắm PCIe và FX2 không có khe cắm PCIe.
Đây thực sự là dòng máy chủ tuyệt vời cho Cloud, chuyên sử dụng làm Compute hoặc cho thuê Dedicated Server. FX2 / FX2S là dòng Server mật độ dày nhất. Có thể sử dụng 8 phiến FC430 (Mỗi FC430 chạy 2 CPU V3, V4 độc lập) trên 1 thân máy chủ 2U
Dell PowerEdge FX2s Modular 2U Chassis – Tổng quan hệ thống
Dell PowerEdge FX2s cung cấp nền tảng mô-đun cho kiến trúc hội tụ, trong đó quản lý, nguồn điện và làm mát được hỗ trợ bởi vỏ máy, hợp nhất tài nguyên và giảm chi phí. Dell FX2s cung cấp kiến trúc “chuyển mạch” và có tám mô-đun PCIe hoán đổi ấm để hỗ trợ kết hợp các mô-đun lưu trữ và tính toán có chiều rộng một phần tư, một nửa chiều rộng và toàn chiều rộng. Khung máy PowerEdge FX2, không có chữ “s” là cấu hình “không chuyển mạch” không có khe cắm PCIe tích hợp và cung cấp giải pháp thay thế có chi phí thấp hơn cho cấu hình FX2s chuyển mạch. FX2 không có chữ “s” cũng không tương thích với mô-đun lưu trữ FD332. Tính toán, lưu trữ và mạng được chia sẻ trong không gian 2U và việc mở rộng dễ dàng thực hiện bằng cách thêm nhiều nút tính toán và lưu trữ hơn hoặc các vỏ máy FX2s bổ sung. FX2s mô-đun hỗ trợ một số nút tính toán khác nhau, cung cấp nền tảng linh hoạt lý tưởng cho các trung tâm dữ liệu và môi trường ảo hóa cao.
DataOnline cho thuê máy chủ giá rẻ, cho thuê VPS giá rẻ
FX2s hỗ trợ các mô-đun tính toán sau bao gồm PowerEdge FC430 một phần tư chiều rộng , PowerEdge FC640 và PowerEdge FC630 một nửa chiều rộng, PowerEdge FC830 toàn chiều rộng và mô-đun lưu trữ PowerEdge FD332 một nửa chiều rộng. Nút máy chủ PowerEdge FM120x4 một nửa chiều rộng có bốn máy chủ riêng biệt trong mỗi nút và được thiết kế dành riêng cho khung máy FX2 không chuyển mạch mà không có khe cắm PCIe tích hợp và không tương thích với mô-đun lưu trữ FD332.
Trong 1 máy chủ 2U, có thể kết hợp các “phiến” (là các máy chủ độc lập) như sau:
- 2 Phiến FC830 – mỗi phiến 4 CPU vật lý

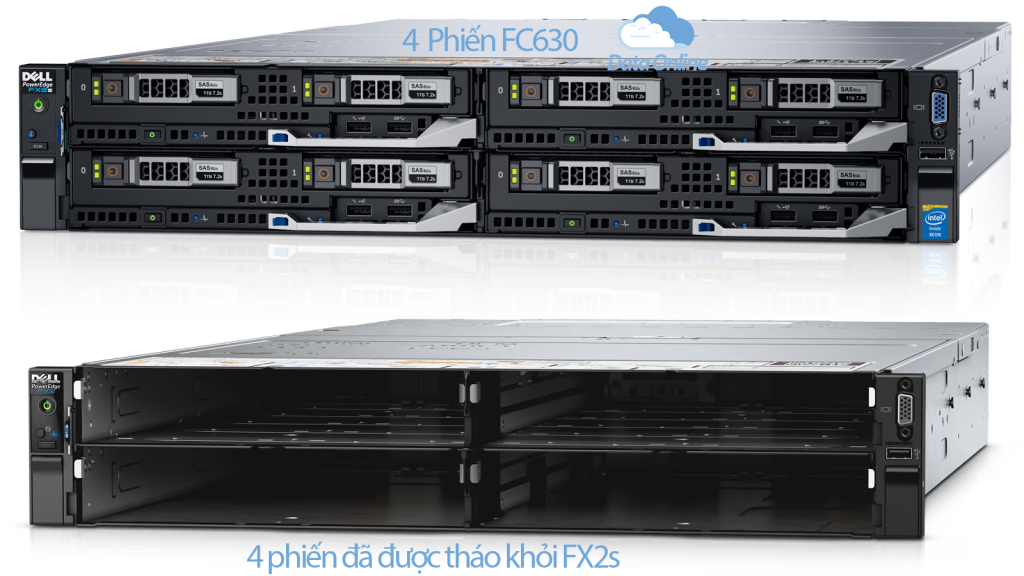

- 4 phiến FC630 – mỗi phiến 2 CPU Vật lý
- 6 Phiến: 2 Phiến FC630, 4 phiến FC430 – mỗi phiến 2 CPU vật lý
- 8 phiến FC430 – Mỗi phiến 2 CPU Vật lý
- Ngoài ra có thể sử dụng “Phiến” lưu trữ được sử dụng chung cho các “phiến compute”.
Hiệu suất Máy chủ Dell FX2s
Bản thân Dell FX2s không có RAM và CPU, nó là "vỏ" máy tính. cung cấp Nguồn, giá đỡ, khe PCI phía sau & cổng mạng.
Các mô-đun tính toán được hỗ trợ trên FX2 của Dell được cung cấp năng lượng bởi bộ xử lý Intel Xeon E5-2600 v3 hoặc E5-2600 v4 thế hệ mới nhất và hỗ trợ các mô-đun bộ nhớ DDR4. Các ngoại lệ là FC430 cũng hỗ trợ một CPU E5-1600 v3 duy nhất, FM120x4, hỗ trợ bốn bộ xử lý Atom và bổ sung mới nhất, FC640 với bộ xử lý Intel Xeon Scalable thế hệ thứ 1 hoặc thứ 2 kép. Bộ xử lý, bộ nhớ và lưu trữ được xử lý bởi các mô-đun tính toán và lưu trữ trong khi nguồn điện, làm mát và mạng được xử lý bởi khung máy FX2 hoặc FX2. Mặt sau tự động ánh xạ các mô-đun tính toán tới các mô-đun hoán đổi nóng PCIe 3.0 nằm trên FX2. FC430. FC640 và FC630 hỗ trợ tối đa hai CPU và FC830 hỗ trợ tối đa bốn CPU.
RAM Dell FX2s
Bộ nhớ được cung cấp bởi các nút máy chủ riêng lẻ, có thể hỗ trợ nhiều cấp độ khác nhau. Dung lượng được hỗ trợ phụ thuộc vào bộ nhớ được cài đặt, cấu hình bộ nhớ và bộ xử lý được hỗ trợ.
Lưu trữ Dell FX2s
Mỗi khung máy tính cung cấp một số bộ lưu trữ. Tuy nhiên, mô-đun lưu trữ Dell EMC PowerEdge FD332 có dung lượng 16 ổ lưu trữ 2,5 inch, có thể được truy cập bằng các xe trượt tính toán đã lắp đặt hoặc được sử dụng làm bộ lưu trữ được gắn trực tiếp bởi các máy chủ khác trên mạng.
Khả năng mở rộng Dell FX2s
Chi tiết góc nhìn từ trên xuống của khung máy Dell FX2s với các mô-đun tính toán FC630 và FC430

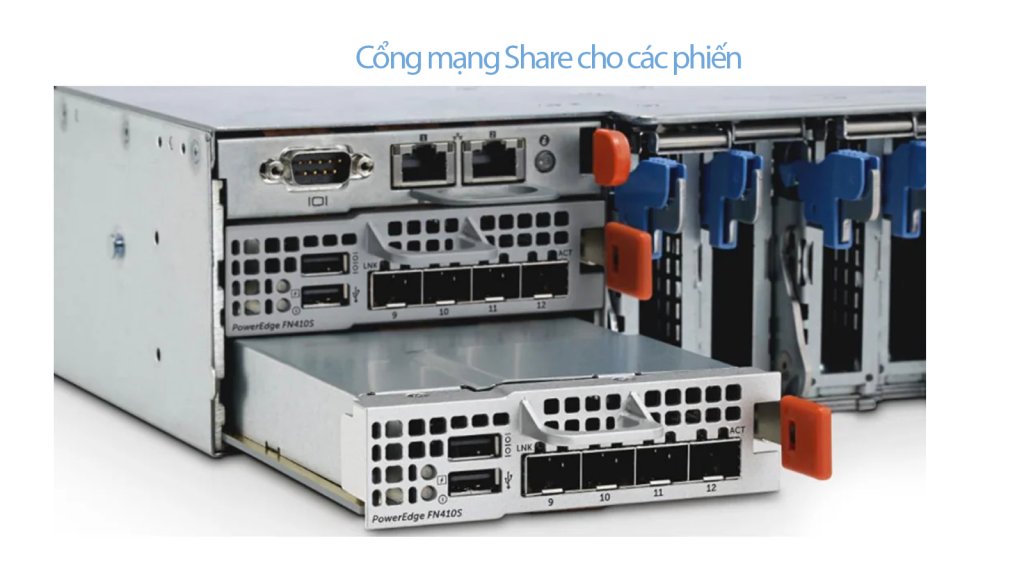

Có tám mô-đun mở rộng PCIe 3.0 trên FX2 tự động ánh xạ đến các thanh trượt tính toán được cài đặt thông qua mặt sau. Có thể cài đặt hai mô-đun I/O FN hoặc bộ tổng hợp trên hệ thống để tăng cường kết nối mạng và hỗ trợ tối đa tám cổng 10GbE. Các bộ tổng hợp thay thế giao diện mạng tiêu chuẩn, đơn giản hóa việc quản lý cáp và tối ưu hóa lưu lượng máy chủ “đông/tây” đến máy chủ trong FX2 và sự hội tụ LAN/SAN. Có ba mô-đun Aggregator khác nhau để lựa chọn. Hai mô-đun hỗ trợ bốn cổng với cáp đồng hoặc cáp quang và mô-đun aggregator thứ ba cung cấp sự kết hợp của bốn cổng 10GbE và hai kênh sợi quang 2 cộng với 2 cổng SFP với 10GbE.
Quản lý Server Dell FX2s
FX2 có thể sử dụng Bộ điều khiển quản lý khung gầm của Dell để quản lý các nút và tài nguyên hệ thống từ giao diện web. Hai cổng RJ-45 ở mặt sau của hệ thống phía trên các mô-đun Aggregator kết nối với mạng quản lý bên ngoài và cũng cho phép tối đa 20 FX2 được kết nối nối tiếp với nhau để truy cập vào nhiều tài nguyên được chia sẻ hơn. Danh mục OpenManage hỗ trợ quản lý cục bộ và từ xa cho vỏ FX2. Tất cả các mô-đun tính toán được hỗ trợ trên vỏ FX2 đều có iDRAC8 của Dell với Bộ điều khiển vòng đời. Cả iDRAC8 và CMC đều là các thành phần nhúng có thể được nâng cấp để hỗ trợ các tính năng quản lý bổ sung với cấp phép Express hoặc Enterprise.
Power supplies Dell FX2s
Hot-plug PSUs: 2000W, 1600W or 1100W AC in 1+1 redundant or 2+0 non-redundant configurations
Bản tóm tắt Máy chủ Dell FX2s
Với khả năng lưu trữ dày đặc và có thể hỗ trợ tới 16 bộ xử lý trong một khung máy duy nhất, Dell FX2s cung cấp hiệu suất mạnh mẽ trong không gian 2U. Vỏ máy FX2s là nền tảng có khả năng mở rộng cao và linh hoạt, phù hợp với nhiều khối lượng công việc khác nhau tùy thuộc vào lựa chọn mô-đun tính toán và lưu trữ của bạn.
Download PowerEdge_FX2_Spec_Sheet
Download Dell PowerEdge FX2 and FX2s Enclosure Owner’s Manual
Các mô-đun tính toán và lưu trữ được hỗ trợ
Mô-đun tính toán FC430
Dell PowerEdge FC430 là mô-đun tính toán có chiều rộng một phần tư có thể hỗ trợ hai bộ xử lý Xeon E5-2600 v3 hoặc E5-2600 v4 hoặc một bộ xử lý E5-1600 v3. Có thể lắp tối đa tám mô-đun tính toán PowerEdge FC430 trong FX2 để có tối đa 2TB bộ nhớ trong không gian 2U! FC430 cũng có thể được sử dụng cùng với các mô-đun tính toán khác hoặc thanh trượt lưu trữ Dell PowerEdge FD332 hỗ trợ 16 ổ đĩa. Hai khay 1,8 inch ở phía trước hỗ trợ hai ổ đĩa uSATA 1,8 inch hoặc cấu hình độ trễ thấp tùy chọn kết hợp ổ đĩa 1,8 inch với hai đầu nối bộ thu phát nhỏ gọn, có thể cắm nóng QSFP+ để kết nối Ethernet hoặc Infiniband. Mỗi thanh trượt có thể truy cập vào một khe cắm PCIe 3.0 trên khung máy FX2. Với sự cân bằng tối ưu giữa bộ nhớ và lưu trữ, máy chủ FC430 hoàn hảo cho khối lượng công việc doanh nghiệp chính thống đòi hỏi I/O tốc độ cao, ảo hóa quy mô trung bình và môi trường cơ sở dữ liệu. Cấu hình Infiniband có độ trễ thấp lý tưởng cho Giao dịch tần suất cao (HFT) và Điện toán hiệu suất cao (HPC).
Mô-đun tính toán FC630
Dell PowerEdge FC630 là mô-đun tính toán hai ổ cắm, nửa chiều rộng có thể hỗ trợ tối đa hai bộ xử lý Xeon E5-2600 v3 hoặc E5-2600 v4. Có thể lắp tối đa bốn FC630 trong FX2 và mỗi mô-đun sẽ tự động kết nối bản đồ với hai trong tám mô-đun PCIe. FC630 cũng có thể được sử dụng kết hợp với các mô-đun tính toán khác hoặc mô-đun lưu trữ PowerEdge FD332 để lưu trữ trực tiếp dày đặc. FC630 có 24 khe cắm DIMM có thể cung cấp tới 1,5TB bộ nhớ. Với bốn thanh trượt FC630 được lắp trong vỏ FX2, có thể sử dụng tối đa 6TB bộ nhớ. Phía trước có chỗ cho hai ổ đĩa 2,5 inch hoặc một khung FC630 khác hỗ trợ tối đa tám ổ SSD 1,8 inch. Thiết bị này phù hợp với các cơ sở dữ liệu lớn hoặc môi trường ảo hóa cao.
Mô-đun tính toán FC640
Được thiết kế để sử dụng trong các vỏ máy FX2 và FX2 2U của Dell, máy chủ Dell EMC PowerEdge FC640 là mô-đun tính toán hai ổ cắm, nửa chiều rộng. Nó cung cấp bộ xử lý Intel Xeon Scalable thế hệ thứ 1 hoặc thứ 2 kép với hiệu suất được cải thiện đáng kể và bộ nhớ lên đến 2TB. Bạn có thể cài đặt tối đa bốn xe trượt tính toán này trong khung máy FX2, hỗ trợ 2 bộ xử lý cho mỗi bộ xử lý, tổng cộng là tám bộ xử lý. Với 4x nền tảng nửa chiều rộng này được cài đặt, khung máy FX2 sẽ hỗ trợ tối đa 8TB bộ nhớ—tất cả trong một khung máy 2U. Mỗi khung máy giống như một cụm máy chủ mini. Có thể kết nối tối đa 20 khung máy FX2 riêng lẻ với nhau, tạo nên cơ sở hạ tầng có khả năng mở rộng đặc biệt. Hệ thống này lý tưởng cho nhiều ứng dụng hiệu suất cao.
Mô-đun tính toán FC830
FC830 là mô-đun tính toán bốn ổ cắm, toàn chiều rộng hỗ trợ bộ xử lý Xeon E5-4600 v3 hoặc E5-4600 v4. Giống như các mô-đun tính toán khác, ngoại trừ FX120x4, FC830 có thể được sử dụng kết hợp với các mô-đun tính toán khác hoặc với FD332 để Lưu trữ trực tiếp. FX2 có thể hỗ trợ hai thanh trượt tính toán FC830 toàn chiều rộng hoặc một nút FC830 duy nhất với bốn FC430, hai FC630 hoặc hai mô-đun lưu trữ FD332. Mỗi FC830 có 48 khe cắm DDR4 DIMM, 12 khe cắm cho mỗi bộ xử lý, cho 1,5 TB bộ nhớ cho mỗi thanh trượt với tốc độ truyền lên tới 2400 MT/giây. FC830 cũng có bộ nhớ tích hợp rộng rãi, có thể mở rộng với 8 ổ đĩa 2,5 inch hoặc cấu hình tùy chọn với 16 ổ cứng HDD hoặc SSD SAS hoặc SATA 1,8 inch. FC830 lý tưởng cho tầng cơ sở dữ liệu của công nghệ web, môi trường HPC và ảo hóa quy mô lớn.
PowerEdge FD332
Mô-đun lưu trữ FD332 (Mô-đun này không thể sử dụng với máy chủ mini FM120x4)
Mỗi mô-đun tính toán đều có bộ lưu trữ cắm nóng riêng, có thể là ổ cứng HDD hoặc SSD SAS hoặc SATA. Mỗi FD332 hỗ trợ tối đa 16 ổ đĩa SFF cắm nóng trực tiếp, có thể là ổ SSD hoặc HDD SAS hoặc SATA. Cấu hình tùy chọn với bộ điều khiển RAID kép cung cấp quyền truy cập chia nhỏ vào các ổ đĩa được hỗ trợ. Tùy thuộc vào cấu hình, có thể cài đặt tối đa ba FD332 trên hệ thống với hai FC430 hoặc một thanh trượt tính toán FC630, để lưu trữ trực tiếp có thể mở rộng mật độ (DAS).
Mô-đun tính toán FM120x4 (dành cho khung máy FX2 không có khe cắm mô-đun PCI)
FM120x4 là mô-đun tính toán có chiều rộng bằng một nửa được thiết kế riêng cho vỏ FX2 mà không có khe cắm PCIe nào và không tương thích với FX2 hỗ trợ tối đa tám khe cắm mở rộng PCIe 3.0 cấu hình thấp.
